建筑基坑支護技術規程（第四章 支擋式結構4.11～4.12）
4. 11 支護結構與主體結構的結合及逆作法
4．11．1 支護結構與主體結構可采用下列結合方式：
1 支護結構的地下連續墻與主體結構外墻相結合；
2 支護結構的水平支撐與主體結構水平構件相結合；
3 支護結構的豎向支承立柱與主體結構豎向構件相結合。
4．11．2 支護結構與主體結構相結合時，應分別按基坑支護各設計狀況與主體結構各設計狀況進行設計。與主體結構相關的構件之間的結點連接、變形協調與防水構造應滿足主體結構的設計要求。按支護結構設計時，作用在支護結構上的荷載除應符合本規程第3．4節、第4. 9節的規定外，尚應同時考慮施工時的主體結構自重及施工荷載；按主體結構設計時，作用在主體結構外墻上的土壓力宜采用靜止土壓力。

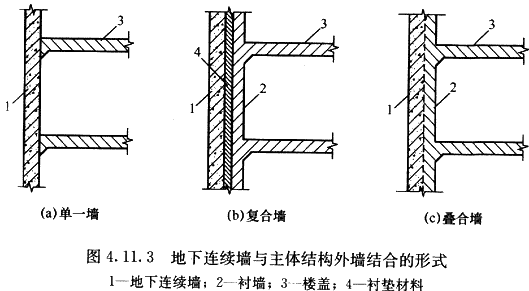

4．11．3 地下連續墻與主體結構外墻相結合時，可采用單一墻、復合墻或疊合墻結構形式，其結合應符合下列要求(圖4. 11. 3)：
1 對于單一墻，永久使用階段應按地下連續墻承擔全部外墻荷載進行設計；
2 對于復合墻，地下連續墻內側應設置混凝土襯墻；地下連續墻與襯墻之間的結合面應按不承受剪力進行構造設計，永久使用階段水平荷載作用下的墻體內力宜按地下連續墻與襯墻的剛度比例進行分配；
3 對于疊合墻，地下連續墻內側應設置混凝土襯墻；地下連續墻與襯墻之間的結合面應按承受剪力進行連接構造設計，永久使用階段地下連續墻與襯墻應按整體考慮，外墻厚度應取地下連續墻與襯墻厚度之和。
4．11．4 地下連續墻與主體結構外墻相結合時，主體結構各設計狀況下地下連續墻的計算分析應符合下列規定：
1 水平荷載作用下，地下連續墻應按以樓蓋結構為支承的連續板或連續梁進行計算，結構分析尚應考慮與支護階段地下連續墻內力、變形疊加的工況；
2 地下連續墻應進行裂縫寬度驗算；除特殊要求外，應按現行國家標準《混凝土結構設計規范》GB 50010的規定，按環境類別選用不同的裂縫控制等級及最大裂縫寬度限值；
3 地下連續墻作為主要豎向承重構件時，應分別按承載能力極限狀態和正常使用極限狀態驗算地下連續墻的豎向承載力和沉降量；地下連續墻的豎向承載力宜通過現場靜載荷試驗確定；無試驗條件時，可按鉆孔灌注樁的豎向承載力計算公式進行估算，墻身截面有效周長應取與周邊土體接觸部分的長度，計算側阻力時的墻體長度應取坑底以下的嵌固深度；地下連續墻采用剛性接頭時，應對剛性接頭進行抗剪驗算；
4 地下連續墻承受豎向荷載時，應按偏心受壓構件計算正截面承載力；
5 墻頂冠梁與地下連續墻及上部結構的連接處應驗算截面受剪承載力。
4．11．5 當?shù)叵逻B續墻作為主體結構的主要豎向承重構件時，可采取下列協調地下連續墻與內部結構之間差異沉降的措施：
1 宜選擇壓縮性較低的土層作為地下連續墻的持力層；
2 宜采取對地下連續墻墻底注漿加固的措施；
3 宜在地下連續墻附近的基礎底板下設置基礎樁。
4．11．6 用作主體結構的地下連續墻與內部結構的連接及防水構造應符合下列規定：
1 地下連續墻與主體結構的連接可采用墻內預埋彎起鋼筋、鋼筋接駁器、鋼板等，預埋鋼筋直徑不宜大于20mm，并應采用HPB300鋼筋；連接鋼筋直徑大于20mm時，宜采用鋼筋接駁器連接；無法預埋鋼筋或埋設精度無法滿足設計要求時，可采用預埋鋼板的方式；
2 地下連續墻墻段間的豎向接縫宜設置防滲和止水構造；有條件時，可在墻體內側接縫處設扶壁式構造柱或框架柱；當?shù)叵逻B續墻內側設有構造襯墻時，應在地下連續墻與襯墻間設置排水通道；
3 地下連續墻與結構頂板、底板的連接接縫處，應按地下結構的防水等級要求，設置剛性止水片、遇水膨脹橡膠止水條或預埋注漿管注漿止水等構造措施。
4．11．7 水平支撐與主體結構水平構件相結合時，支護階段用作支撐的樓蓋的計算分析應符合下列規定：
1 應符合本規程第4．9節的有關規定；
2 當樓蓋結構兼作為施工平臺時，應按水平和豎向荷載同時作用進行計算；
3 同層樓板面存在高差的部位，應驗算該部位構件的受彎、受剪、受扭承載能力；必要時，應設置可靠的水平向轉換結構或臨時支撐等措施；
4 結構樓板的洞口及車道開口部位，當洞口兩側的梁板不能滿足傳力要求時，應采用設置臨時支撐等措施；
5 各層樓蓋設結構分縫或后澆帶處，應設置水平傳力構件，其承載力應通過計算確定。
4．11．8 水平支撐與主體結構水平構件相結合時，主體結構各設計狀況下主體結構樓蓋的計算分析應考慮與支護階段樓蓋內力、變形疊加的工況。
4．11．9 當樓蓋采用梁板結構體系時，框架梁截面的寬度，應根據梁柱節點位置框架梁主筋穿過的要求，適當大于豎向支承立柱的截面寬度。當框架梁寬度在梁柱節點位置不能滿足主筋穿過的要求時，在梁柱節點位置應采取梁的寬度方向加腋、環梁節點、連接環板等措施。
4．11．10 豎向支承立柱與主體結構豎向構件相結合時，支護階段立柱和立柱樁的計算分析除應符合本規程第4．9．10條的規定外，尚應符合下列規定：
1 立柱及立柱樁的承載力與沉降計算時，立柱及立柱樁的荷載應包括支護階段施工的主體結構自重及其所承受的施工荷載，并應按其安裝的垂直度允許偏差考慮豎向荷載偏心的影響；
2 在主體結構底板施工前，立柱基礎之間及立柱與地下連續墻之間的差異沉降不宜大于20mm，且不宜大于柱距的1／400。
4．11．11 在主體結構的短暫與持久設計狀況下，宜考慮立柱基礎之間的差異沉降及立柱與地下連續墻之間的差異沉降引起的結構次應力，并應采取防止裂縫產生的措施。立柱樁采用鉆孔灌注樁時，可采用后注漿措施減小立柱樁的沉降。
4．11．12 豎向支承立柱與主體結構豎向構件相結合時，一根結構柱位置宜布置一根立柱及立柱樁。當一根立柱無法滿足逆作施工階段的承載力與沉降要求時，也可采用一根結構柱位置布置多根立柱和立柱樁的形式。
4．11．13 與主體結構豎向構件結合的立柱的構造應符合下列規定：
1 立柱應根據支護階段承受的荷載要求及主體結構設計要求，采用格構式鋼立柱、H型鋼立柱或鋼管混凝土立柱等形式；立柱樁宜采用灌注樁，并應盡量利用主體結構的基礎樁；
2 立柱采用角鋼格構柱時，其邊長不宜小于420mm；采用鋼管混凝土柱時，鋼管直徑不宜小于500mm；
3 外包混凝土形成主體結構框架柱的立柱，其形式與截面應與地下結構梁板和柱的截面與鋼筋配置相協調，其節點構造應保證結構整體受力與節點連接的可靠性；立柱應在地下結構底板混凝土澆筑完后，逐層在立柱外側澆筑混凝土形成地下結構框架柱；
4 立柱與水平構件連接節點的抗剪鋼筋、栓釘或鋼牛腿等抗剪構造應根據計算確定；
5 采用鋼管混凝土立柱時，插入立柱樁的鋼管的混凝土保護層厚度不應小于100mm。
4．11．14 地下連續墻與主體結構外墻相結合時，地下連續墻的施工應符合下列規定：
1 地下連續墻成槽施工應采用具有自動糾偏功能的設備；
2 地下連續墻采用墻底后注漿時，可將墻段折算成截面面積相等的樁后，按現行行業標準《建筑樁基技術規范》JGJ 94的有關規定確定后注漿參數，后注漿的施工應符合該規范的有關規定。
4．11．15 豎向支承立柱與主體結構豎向構件相結合時，立柱及立柱樁的施工除應符合本規程第4. 10．9條規定外，尚應符合下列要求：
1 立柱采用鋼管混凝土柱時，宜通過現場試充填試驗確定鋼管混凝土柱的施工工藝與施工參數；
2 立柱樁采用后注漿時，后注漿的施工應符合現行行業標準《建筑樁基技術規范》JGJ 94有關灌注樁后注漿施工的規定。
4．11．16 主體結構采用逆作法施工時，應在地下各層樓板上設置用于垂直運輸?shù)目锥?。樓板的孔洞?yīng)符合下列規定：
1 同層樓板上需要設置多個孔洞時，孔洞的位置應考慮樓板作為內支撐的受力和變形要求，并應滿足合理布置施工運輸?shù)囊螅?br/> 2 孔洞宜盡量利用主體結構的樓梯間、電梯井或無樓板處等結構開口；孔洞的尺寸應滿足土方、設備、材料等垂直運輸?shù)氖┕ひ螅?br/> 3 結構樓板上的運輸預留孔洞、立柱預留孔洞部位，應驗算水平支撐力和施工荷載作用下的應力和變形，并應采取設置邊梁或增強鋼筋配置等加強措施；
4 對主體結構逆作施工后需要封閉的臨時孔洞，應根據主體結構對孔洞處二次澆筑混凝土的結構連接要求，預先在洞口周邊設置連接鋼筋或抗剪預埋件等結構連接措施；有防水要求的洞口應設置剛性止水片、遇水膨脹橡膠止水條或預埋注漿管注漿止水等構造措施。
4．11．17 逆作的主體結構的梁、板、柱，其混凝土澆筑應采用下列措施：
1 主體結構的梁板等構件宜采用支模法澆筑混凝土；
2 由上向下逐層逆作主體結構的墻、柱時，墻、柱的縱向鋼筋預先埋入下方土層內的鋼筋連接段應采取防止鋼筋污染的措施，與下層墻、柱鋼筋的連接應符合現行國家標準《混凝土結構設計規范》GB 50010對鋼筋連接的規定；澆筑下層墻、柱混凝土前，應將已澆筑的上層墻、柱混凝土的結合面及預留連接鋼筋、鋼板表面的泥土清除干凈；
3 逆作澆筑各層墻、柱混凝土?xí)r，墻、柱的模板頂部宜做成向上開口的喇叭形，且上層梁板在柱、墻節點處宜預留墻、柱的混凝土澆搗孔；墻、柱混凝土與上層墻、柱的結合面應澆筑密實、無收縮裂縫；
4 當前后兩次澆筑的墻、柱混凝土結合面可能出現裂縫時，宜在結合面處的模板上預留充填裂縫的壓力注漿孔。
4．11．18 與主體結構結合的地下連續墻、立柱及立柱樁，其施工偏差應符合下列規定：
1 除有特殊要求外，地下連續墻的施工偏差應符合現行國家標準《建筑地基基礎工程施工質量驗收規范》GB 50202的規定；
2 立柱及立柱樁的平面位置允許偏差應為10mm；
3 立柱的垂直度允許偏差應為1／300；
4 立柱樁的垂直度允許偏差應為1/200。
4．11．19 豎向支承立柱與主體結構豎向構件相結合時，立柱及立柱樁的檢測應符合下列規定：
1 應對全部立柱進行垂直度與柱位進行檢測；
2 應采用敲擊法對鋼管混凝土立柱進行檢驗，檢測數量應大于立柱總數的20％；當發現立柱缺陷時，應采用聲波透射法或鉆芯法進行驗證，并擴大敲擊法檢測數量。
4．11．20 與支護結構結合的主體結構構件的設計、施工、檢測，應符合本規程第4. 5節、第4. 6節、第4．9節、第4．10節的有關規定。
4．12 雙排樁設計

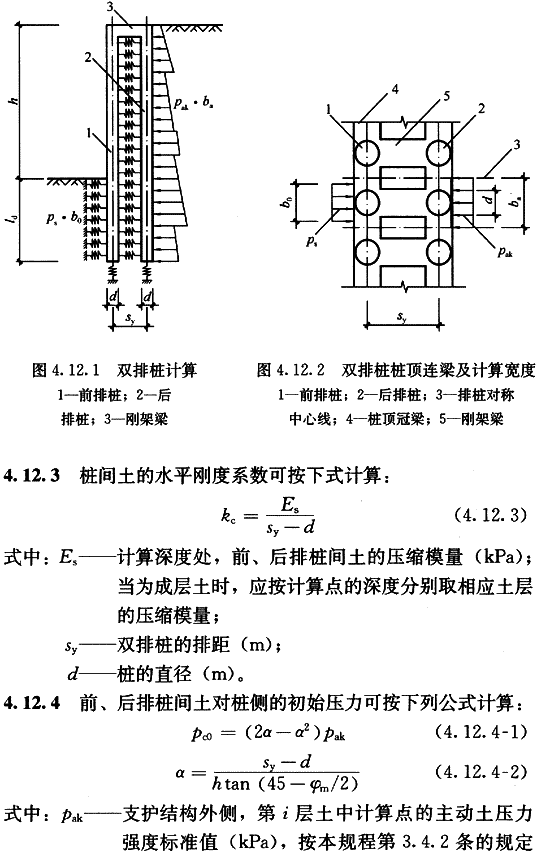

4．12．1 雙排樁可采用圖4．12．1所示的平面剛架結構模型進行計算。

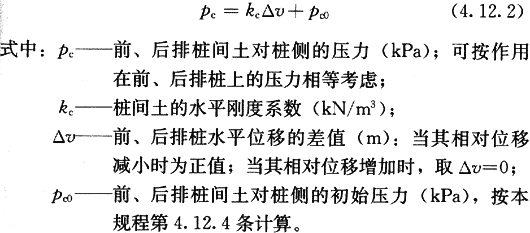

4．12．2 采用圖4. 12. 1的結構模型時，作用在后排樁上的主動土壓力應按本規程第3．4節的規定計算，前排樁嵌固段上的土反力應按本規程第4．1．4條確定，作用在單根后排支護樁上的主動土壓力計算寬度應取排樁間距，土反力計算寬度應按本規程第4．1．7條的規定取值(圖4．12．2)。前、后排樁間土對樁側的壓力可按下式計算：

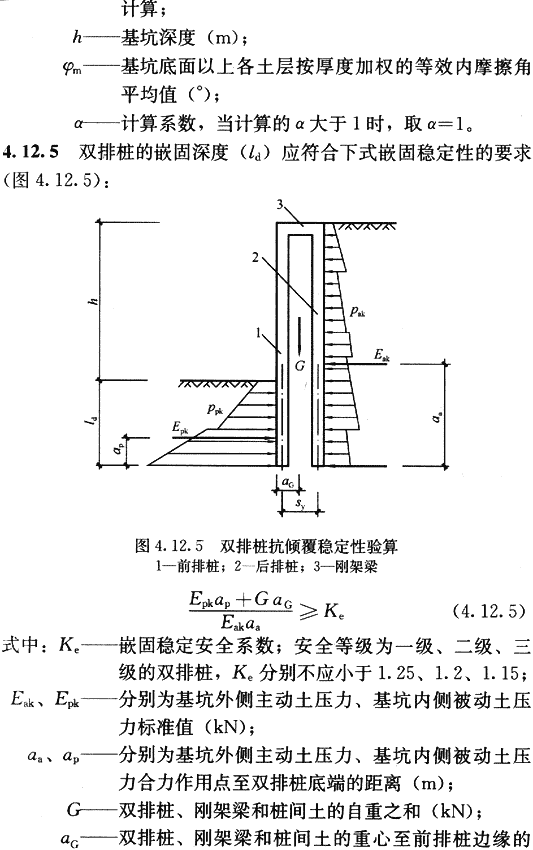

水平距離。
4．12．6 雙排樁排距宜取2d～5d。剛架梁的寬度不應小于d,高度不宜小于0．8d,剛架梁高度與雙排樁排距的比值宜取1／6～1/ 3。
4．12．7 雙排樁結構的嵌固深度，對淤泥質土，不宜小于1．0h；對淤泥，不宜小于1. 2h；對一般黏性土、砂土，不宜小于0．6h。前排樁端宜置于樁端阻力較高的土層。采用泥漿護壁灌注樁時,施工時的孔底沉渣厚度不應大于50mm，或應采用樁底后注漿加固沉渣。
4．12．8 雙排樁應按偏心受壓、偏心受拉構件進行支護樁的截面承載力計算，剛架梁應根據其跨高比按普通受彎構件或深受彎構件進行截面承載力計算。雙排樁結構的截面承載力和構造應符合現行國家標準《混凝土結構設計規范》GB 50010的有關規定。
4．12．9 前、后排樁與剛架梁節點處，樁的受拉鋼筋與剛架梁受拉鋼筋的搭接長度不應小于受拉鋼筋錨固長度的1. 5倍，其節點構造尚應符合現行國家標準《混凝土結構設計規范》GB 50010對框架頂層端節點的有關規定。
