建筑地基基礎工程施工規范（GB 51004-2015）——第七章 地下水控制
7．1 一般規定
7．1．1 地下水控制應包括基礎開挖影響范圍內的潛水、上層滯水與承壓水控制，采用的方法應包括集水明排、降水、截水以及地下水回灌。
7．1．2 應依據擬建場地的工程地質、水文地質、周邊環境條件，以及基坑支護設計和降水設計等文件，結合類似工程經驗，編制降水施工方案。
7．1．3 基坑降水應進行環境影響分析，根據環境要求采用截水帷幕、坑外回灌井等減小對環境造成影響的措施。
7．1．4 依據場地的水文地質條件、基礎規模、開挖深度、各土層的滲透性能等，可選擇集水明排、降水以及回灌等方法單獨或組合使用。常用地下水控制方法及適用條件宜符合表7．1．4的規定。
表7．1．4 常用地下水控制方法及適用條件
7．1．5 降水井施工完成后應試運轉，檢驗其降水效果。
7．1．6 降水過程中，應對地下水位變化和周邊地表及建(構)筑物變形進行動態監測，根據監測數據進行信息化施工。
7．1．7 基礎施工過程中應加強地下水的保護。不得隨意、過量抽取地下水，排放時應符合環保要求。
7．2 集水明排
7．2．1 應在基坑外側設置由集水井和排水溝組成的地表排水系統，集水井、排水溝與坑邊的距離不宜小于0．5m?；油鈧?cè)地面集水井、排水溝應有可靠的防滲措施。
7．2．2 多級放坡開挖時，宜在分級平臺上設置排水溝。
7．2．3 基坑內宜設集水井和排水明溝(或盲溝)。
7．2．4 排水溝、集水井尺寸應根據排水量確定，抽水設備應根據排水量大小及基坑深度確定，可設置多級抽水系統。集水井宜設置在基坑陰角附近。
7．2．5 排水系統應滿足明水、地下水排放要求，應保持暢通，并應及時排除積水。施工過程中應隨時對排水系統進行檢查和維護。
7．3 降 水
7．3．1 應根據基坑開挖深度、擬建場地的水文地質條件、設計要求等，在現場進行抽水試驗確定降水參數，并制定合理的降水方案，各類降水井的布置要求宜符合表7．3．1的規定。

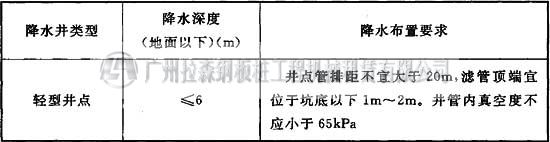

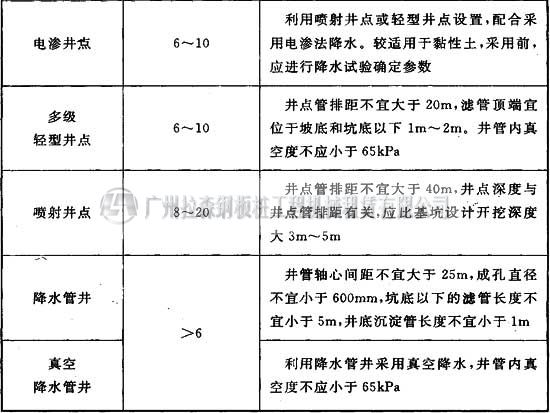

表7．3．1 各類降水井的布置要求
7．3．2 群井按大井簡化時，均質含水層潛水完整井的基坑降水總涌水量可按下式計算(圖7．3．2)：
圖7．3．2 均質含水層潛水完整井的基坑涌水量計算
式中：Q——基坑涌水量(m3／d)；
k——滲透系數；
H——潛水含水層厚度；
s——基坑水位降深；
R——降水影響半徑；
r0——基坑等效半徑，可按
[A為基坑面積(m2)]計算。
7．3．3 群井按大井簡化時，均質含水層承壓水完整井的基坑降水總涌水量可按下式計算(圖7．3．3)：

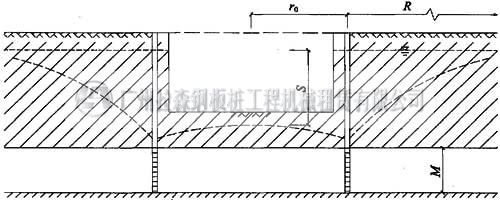

圖7．3．3 均質備水層承壓水完整井的基坑涌水量計算
式中：Q——基坑涌水量(m3／d)；
k——滲透系數；
M——承壓含水層厚度；
s——基坑水位降深；
R——降水影響半徑；
r0——基坑等效半徑，可按[A為基坑面積(m2)]計算。
7．3．4 承壓含水層頂埋深小于基坑開挖深度，應采取有效的降水措施，將承壓水水頭降低至基坑開挖面和坑底以下。當驗算基坑承壓水穩定性不滿足下式要求時，應通過有效的減壓降水措施，將承壓水水頭降低至安全水頭埋深以下。
基坑抗承壓水穩定性應按下式進行驗算(圖7．3．4)：
式中：k——基坑抗承壓水穩定性系數；
γ——土的重度(kN／m3)；
H——基坑底距承壓含水層頂板的距離；
γw——水的重度(kN／m3)；
H——承壓水頭高于承壓含水層頂板的高度。
圖7．3．4 承壓含水層示意圖
W-承壓含水層
7．3．5 減壓降水運行應符合下列規定：
1 應符合按需減壓的原則，制定詳細的減壓降水運行方案，當基坑開挖工況發生變化或周邊環境有較大影響時，應及時調整或修改降水運行方案；
2 現場排水能力應滿足所有減壓井(包括備用井)全部啟用時的排水量，所有減壓井抽出的水體應排到基坑影響范圍以外；
3 減壓井全部施工完成、現場排水系統安裝完畢后，應進行一次群井抽水試驗或減壓降水試運行；
4 降水運行正式開始前一周內應測定環境背景值，監測內容應包括基坑內、外的初始承壓水位、基坑周邊相鄰地面沉降初值、被保護對象及基坑圍護體的變形等，降水運行過程中，應及時整理監測資料，繪制曲線，預測可能發生的問題并及時處理。
7．3．6 不同含水層中的地下水位觀測井應單獨分別設置，坑外同一含水層中觀測井的之間的水平間距宜為50m，坑內水位觀測井的數量宜為同類型降水井總數的1／10～1／5。
7．3．7 輕型井點施工應符合下列規定：
1 井點管直徑宜為38mm～55mm，井點管水平間距宜為0．8m～1．6m(可根據不同土質和預降水時間確定)。
2 成孔孔徑不宜小于300mm，成孔深度應大于濾管底端埋深0．5m。
3 濾料應回填密實，濾料回填頂面與地面高差不宜小于1．0m，濾料頂面至地面之間，應采用黏土封填密實。
4 填礫過濾器周圍的濾料應為磨圓度好、粒徑均勻(不均勻系數Cu＜3)、含泥量小于3％的石英砂，其粒徑應按下式確定：
式中：D50——濾料的平均粒徑；
d50——含水層土的平均粒徑。
5 井點呈環圈狀布置時，總管應在抽汲設備對面處斷開，采用多套井點設備時，各套總管之間宜裝設閥門隔開。
6 一臺機組攜帶的總管最大長度，真空泵不宜大于100m，射流泵不宜大于80m，隔膜泵不宜大于60m，每根井管長度宜為6m～9m。
7 每套井點設置完畢后，應進行試抽水，檢查管路連接處以及每根井點管周圍的密封質量。
7．3．8 噴射井點施工應符合下列規定：
1 井點管直徑宜為75mm～100mm，井點管水平間距宜為2．0m～4．0m(可根據不同土質和預降水時間確定)；
2 成孔孔徑不應小于400mm，成孔深度應大于濾管底端埋深1．0m；
3 濾料回填應符合本規范第7．3．7條第4款的規定；
4 每套噴射井點的井點數不宜大于30根，總管直徑不宜小于150mm，總長不宜大于60m，多套井點呈環圈布置時各套進水總管之間宜用閥門隔開，每套井點應自成系統；
5 每根噴射井點沉設完畢后，應及時進行單井試抽，排出的渾濁水不得回入循環管路系統，試抽時間持續到水由濁變清為止；
6 噴射井點系統安裝完畢應進行試抽，不應有漏氣或翻砂冒水現象，工作水應保持潔凈，在降水過程中應視水質渾濁程度及時更換。
7．3．9 電滲井點施工應符合下列規定：
1 陰、陽極的數量宜相等，陽極數量也可多于陰極數量，陽極設置深度宜比陰極設置深度大500mm，陽極露出地面的長度宜為200mm～400mm，陰極利用輕型井點管或噴射井點管設置；
2 電壓梯度可采用50V／m，工作電壓不宜大于60V，土中通電時的電流密度宜為0．5A／m2～1．0A／m2；
3 采用輕型井點時，陰、陽極的距離宜為0．8m～1．0m，采用噴射井點時，宜為1．2m～1．5m，陰極井點采用環圈布置時，陽極應布置在圈內側，與陰極并列或交錯；
4 電滲降水宜采用間歇通電方式。
7．3．10 管井施工應符合下列規定：
1 井管外徑不宜小于200mm，且應大于抽水泵體最大外徑50mm以上，成孔孔徑不應小于650mm；
2 濾料回填應符合本規范第7．3．7條第4款的規定；
3 成孔施工可采用泥漿護壁鉆進成孔，鉆進中保持泥漿比重為1．10～1．15，宜采用地層自然造漿，鉆孔孔斜不應大于1％，終孔后應清孔，直到返回泥漿內不含泥塊為止；
4 井管安裝應準確到位，不得損壞過濾結構，井管連接應確保完整無隙，避免井管脫落或滲漏，應保證井管周圍填礫厚度基本一致，應在濾水管上下部各加1組扶正器，過濾器應刷洗干凈，過濾器縫隙應均勻；
5 井管安裝結束后沉入鉆桿，將泥漿緩慢稀釋至比重不大于1．05后，將濾料徐徐填入，并隨填隨測填礫頂面高度，在稀釋泥漿時井管管口應密封；
6 宜采用活塞和空氣壓縮機交替洗井，洗井結束后應按設計要求的驗收指標予以驗收；
7 抽水泵應安裝穩固，泵軸應垂直，連續抽水時，水泵吸口應低于井內擾動水位2．0m。
7．3．11 真空管井井點施工除應滿足本規范第7．3．10條的各項要求外，尚應符合下列規定：
1 宜采用真空泵抽氣集水，深井泵或潛水泵排水，井管應嚴密封閉，并與真空泵吸氣管相連；
2 單井出水口與排水總管的連接管路中應設置單向閥；
3 分段設置濾管的真空降水管井，應對基坑開挖后暴露的井管、濾管、填礫層等采取有效封閉措施；
4 井管內真空度不應小于65kPa，宜在井管與真空泵吸氣管的連接位置處安裝高靈敏度的真空壓力表監測真空度。
7．3．12 停止降水后，應對降水管井采取封井措施。
7．4 截 水
7．4．1 基坑工程截水措施可采用水泥土攪拌樁、高壓噴射注漿、地下連續墻、小齒口鋼板樁等。對于特種工程，可采用地層凍結技術(凍結法)阻隔地下水。
7．4．2 截水帷幕應連續，強度和抗?jié)B性能應滿足設計要求。
7．4．3 截水帷幕的插入深度應根據坑內潛水降水要求、地基土抗?jié)B流(或抗管涌)穩定性要求確定。
7．4．4 基坑預降水期間可根據坑內、外水位觀測結果判斷截水帷幕的可靠性。
7．4．5 承壓水影響基坑穩定性且其含水層頂板埋深較淺時，截水帷幕宜隔斷承壓含水層。
7．4．6 地質條件、環境條件復雜或基坑工程等級較高時，宜采用多種截水措施聯合使用的方式，增強截水可靠性。
7．4．7 基坑截水帷幕出現滲水時，宜設置導水管、導水溝等構成明排系統，并應及時封堵。
7．5 回 灌
7．5．1 當基坑外地下水位降幅較大、基坑周圍存在需要保護的建(構)筑物或地下管線時，宜采用地下水人工回灌措施。
7．5．2 坑外回灌井的深度不宜大于承壓含水層中基坑截水帷幕的深度，回灌井與減壓井的間距應通過設計計算確定。
7．5．3 回灌井可分為自然回灌井與加壓回灌井。自然回灌井的回灌壓力與回灌水源的壓力相同，宜為0．1MPa～0．2MPa。加壓回灌井的回灌壓力宜為0．2MPa～0．5MPa?；毓鄩毫Σ灰舜笥谶^濾器頂端以上的覆土重量。
7．5．4 回灌井施工結束至開始回灌，應至少有2周～3周的時間間隔，以保證井管周圍止水封閉層充分密實，防止或避免回灌水沿井管周圍向上反滲、地面泥漿水噴溢等。井管外側止水封閉層頂至地面之間，宜用素混凝土充填密實。
7．5．5 為保證回灌暢通，回灌井過濾器部位宜擴大孔徑或采用雙層過濾結構?；毓噙^程中，每天應進行1次～2次回?fù)P，至出水由渾濁變清后，恢復回灌。
7．5．6 回灌用水不得污染含水層中的地下水。
7．5．7 在回灌影響范圍內，應設置水位觀測井，并應根據水位動態變化調節回灌水量。
