建筑地基基礎工程施工質量驗收標準（GB 50202-2018）——第五章基礎工程

點擊次數：3249 更新時間：2019-12-20 來源：作者：網址：http://www.zansheng.com.cn/ 【打印此頁】【關閉】

5 基礎工程

5．1 一般規定

5．1．1 擴展基礎、筏形與箱形基礎、沉井與沉箱，施工前應對放線尺寸進行復核；樁基工程施工前應對放好的軸線和樁位進行復核。群樁樁位的放樣允許偏差應為20mm，單排樁樁位的放樣允許偏差應為10mm。

5．1．2 預制樁(鋼樁)的樁位偏差應符合表5．1．2的規定。斜樁傾斜度的偏差應為傾斜角正切值的15％。

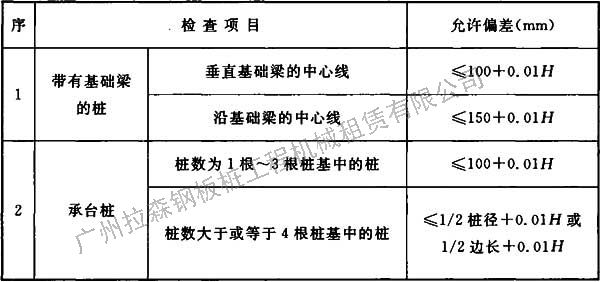

表5．1．2 預制樁(鋼樁)的樁位允許偏差

注：H為樁基施工面至設計樁頂?shù)木嚯x(mm)。

5．1．3 灌注樁混凝土強度檢驗的試件應在施工現場隨機抽取。來自同一攪拌站的混凝土，每澆筑50m³必須至少留置1組試件；當混凝土澆筑量不足50m³時，每連續澆筑12h必須至少留置1組試件。對單柱單樁，每根樁應至少留置1組試件。

5．1．4 灌注樁的樁徑、垂直度及樁位允許偏差應符合表5．1．4的規定。

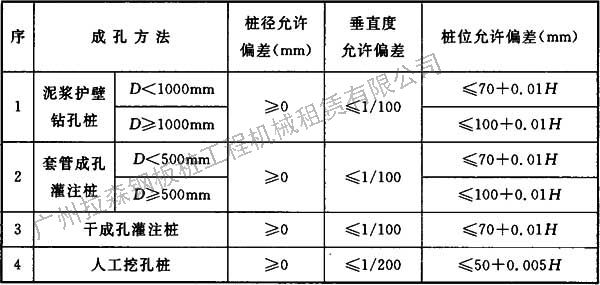

表5．1．4 灌注樁的樁徑、垂直度及樁位允許偏差

注：1、H為樁基施工面至設計樁頂?shù)木嚯x(mm)；

2、D為設計樁徑。

5．1．5 工程樁應進行承載力和樁身完整性檢驗。

5．1．6 設計等級為甲級或地質條件復雜時，應采用靜載試驗的方法對樁基承載力進行檢驗，檢驗樁數不應少于總樁數的1％，且不應少于3根，當總樁數少于50根時，不應少于2根。在有經驗和對比資料的地區，設計等級為乙級、丙級的樁基可采用高應變法對樁基進行豎向抗壓承載力檢測，檢測數量不應少于總樁數的5％，且不應少于10根。

5．1．7 工程樁的樁身完整性的抽檢數量不應少于總樁數的20％，且不應少于10根。每根柱子承臺下的樁抽檢數量不應少于1根。

5．2 無筋擴展基礎

5．2．1 施工前應對放線尺寸進行檢驗。

5．2．2 施工中應對砌筑質量、砂漿強度、軸線及標高等進行檢驗。

5．2．3 施工結束后，應對混凝土強度、軸線位置、基礎頂面標高等進行檢驗。

5．2．4 無筋擴展基礎質量檢驗標準應符合表5．2．4的規定。

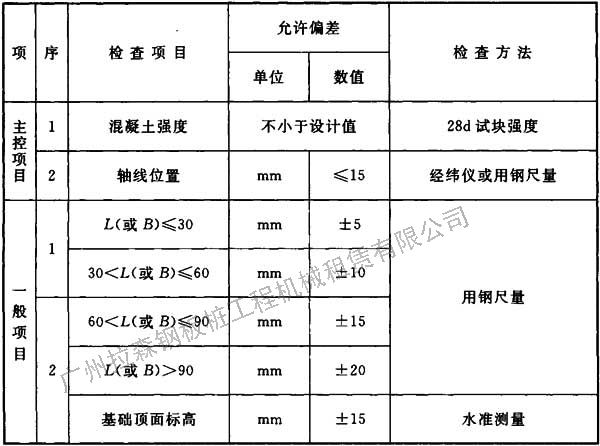

表5．2．4 無筋擴展基礎質量檢驗標準

注：L為長度；B為寬度。

5．3 鋼筋混凝土擴展基礎

5．3．1 施工前應對放線尺寸進行檢驗。

5．3．2 施工中應對鋼筋、模板、混凝土、軸線等進行檢驗。

5．3．3 施工結束后，應對混凝土強度、軸線位置、基礎頂面標高進行檢驗。

5．3．4 鋼筋混凝土擴展基礎質量檢驗標準應符合表5．3．4的規定。

表5．3．4 鋼筋混凝土擴展基礎質量檢驗標準

注：L為長度；B為寬度。

5．4 筏形與箱形基礎

5．4．1 施工前應對放線尺寸進行檢驗。

5．4．2 施工中應對軸線、預埋件、預留洞中心線位置、鋼筋位置及鋼筋保護層厚度進行檢驗。

5．4．3 施工結束后，應對筏形和箱形基礎的混凝土強度、軸線位置、基礎頂面標高及平整度進行驗收。

5．4．4 筏形和箱形基礎質量檢驗標準應符合表5．4．4的規定。

表5．4．4 筏形和箱形基礎質量檢驗標準

5．4．5 大體積混凝土施工過程中應檢查混凝土的坍落度、配合比、澆筑的分層厚度、坡度以及測溫點的設置，上下兩層的澆筑搭接時間不應超過混凝土的初凝時間。養護時混凝土結構構件表面以內50mm～100mm位置處的溫度與混凝土結構構件內部的溫度差值不宜大于25℃，且與混凝土結構構件表面溫度的差值不宜大于25℃。

5．5 鋼筋混凝土預制樁

5．5．1 施工前應檢驗成品樁構造尺寸及外觀質量。

5．5．2 施工中應檢驗接樁質量、錘擊及靜壓的技術指標、垂直度以及樁頂標高等。

5．5．3 施工結束后應對承載力及樁身完整性等進行檢驗。

5．5．4 鋼筋混凝土預制樁質量檢驗標準應符合表5．5．4-1、表5．5．4-2的規定。

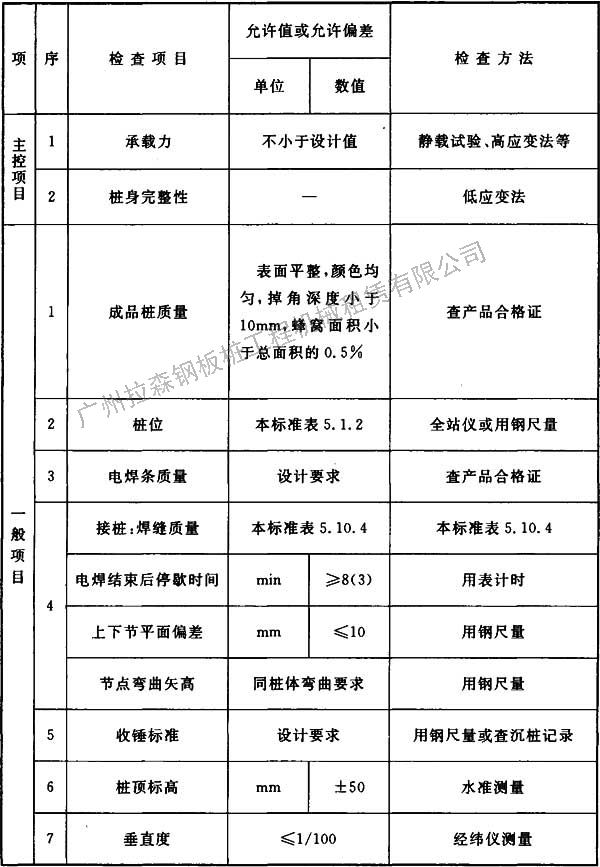

表5．5．4-1 錘擊預制樁質量檢驗標準

注：括號中為采用二氧化碳?xì)怏w保護焊時的數值。

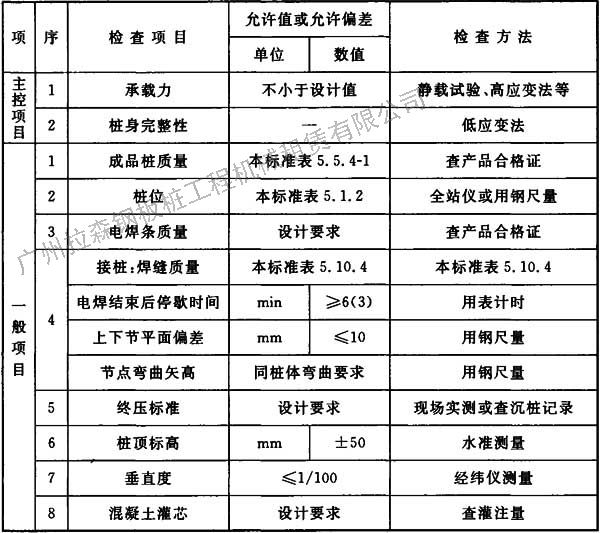

表5．5．4-2 靜壓預制樁質量檢驗標準

注：電焊結束后停歇時間項括號中為采用二氧化碳?xì)怏w保護焊時的數值。

5．6 泥漿護壁成孔灌注樁

5．6．1 施工前應檢驗灌注樁的原材料及樁位處的地下障礙物處理資料。

5．6．2 施工中應對成孔、鋼筋籠制作與安裝、水下混凝土灌注等各項質量指標進行檢查驗收；嵌巖樁應對樁端的巖性和入巖深度進行檢驗。

5．6．3 施工后應對樁身完整性、混凝土強度及承載力進行檢驗。

5．6．4 泥漿護壁成孔灌注樁質量檢驗標準應符合表5．6．4的規定。

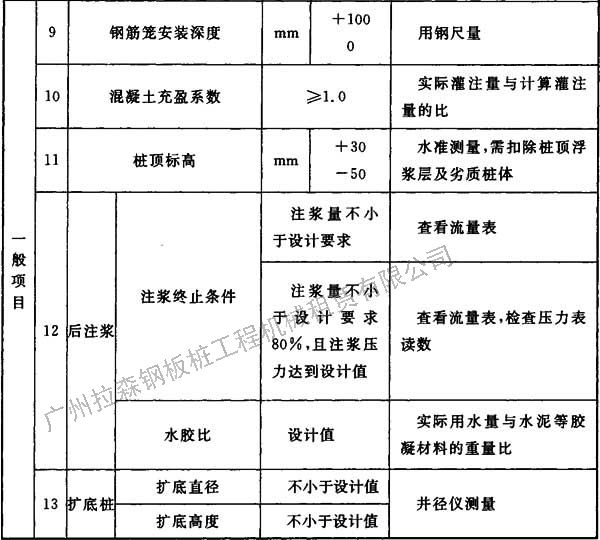

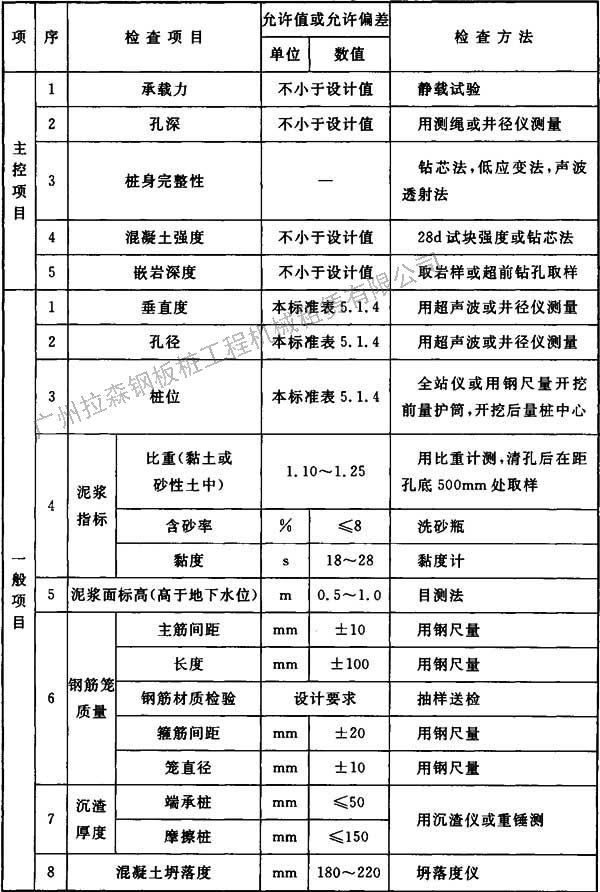

表5．6．4 泥漿護壁成孔灌注樁質量檢驗標準

5．7 干作業成孔灌注樁

5．7．1 施工前應對原材料、施工組織設計中制定的施工順序、主要成孔設備性能指標、監測儀器、監測方法、保證人員安全的措施或安全專項施工方案等進行檢查驗收。

5．7．2 施工中應檢驗鋼筋籠質量、混凝土坍落度、樁位、孔深、樁頂標高等。

5．7．3 施工結束后應檢驗樁的承載力、樁身完整性及混凝土的強度。

5．7．4 人工挖孔樁應復驗孔底持力層土巖性，嵌巖樁應有樁端持力層的巖性報告。干作業成孔灌注樁的質量檢驗標準應符合表5．7．4的規定。

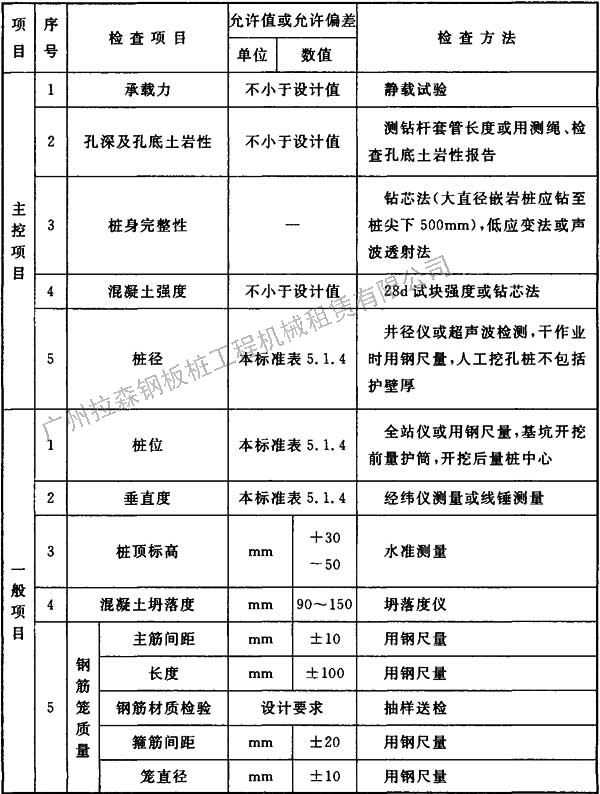

表5．7．4 干作業成孔灌注樁質量檢驗標準

5．8 長螺旋鉆孔壓灌樁

5．8．1 施工前應對放線后的樁位進行檢查。

5．8．2 施工中應對樁位、樁長、垂直度、鋼筋籠籠頂標高等進行檢查。

5．8．3 施工結束后應對混凝土強度、樁身完整性及承載力進行檢驗。

5．8．4 長螺旋鉆孔壓灌樁的質量檢驗標準應符合表5．8．4的規定。

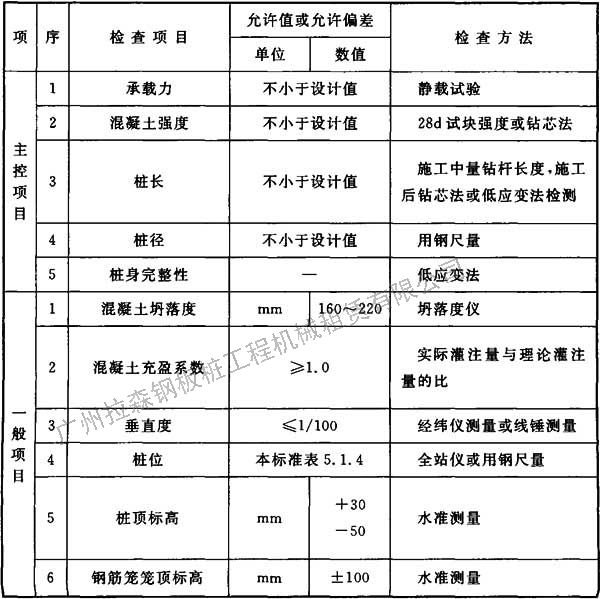

表5．8．4 長螺旋鉆孔壓灌樁質量檢驗標準

5．9 沉管灌注樁

5．9．1 施工前應對放線后的樁位進行檢查。

5．9．2 施工中應對樁位、樁長、垂直度、鋼筋籠籠頂標高、拔管速度等進行檢查。

5．9．3 施工結束后應對混凝土強度、樁身完整性及承載力進行檢驗。

5．9．4 沉管灌注樁的質量檢驗標準應符合表5．9．4的規定。

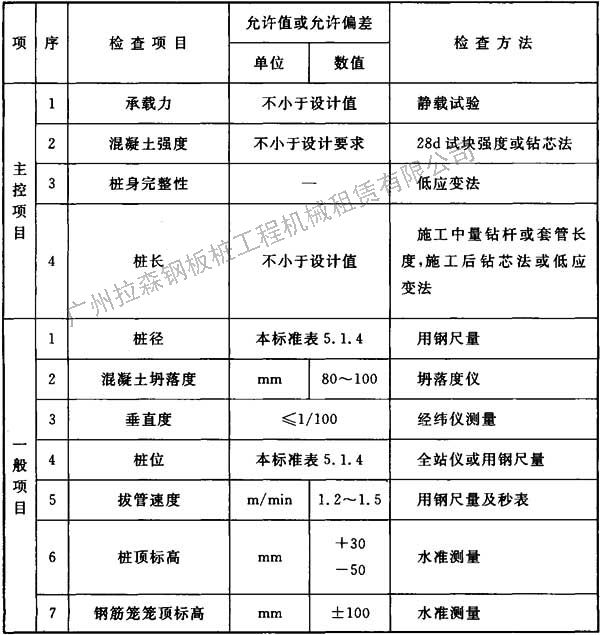

表5．9．4 沉管灌注樁質量檢驗標準

5．10 鋼樁

5．10．1 施工前應對樁位、成品樁的外觀質量進行檢驗。

5．10．2 施工中應進行下列檢驗：
    1 打入(靜壓)深度、收錘標準、終壓標準及樁身(架)垂直度檢查；
    2 接樁質量、接樁間歇時間及樁頂完整狀況；電焊質量除應進行常規檢查外，尚應做10％的焊縫探傷檢查；
    3 每層土每米進尺錘擊數、最后1．0m進尺錘擊數、總錘擊數、最后三陣貫入度、樁頂標高、樁尖標高等。

5．10．3 施工結束后應進行承載力檢驗。

5．10．4 鋼樁施工質量檢驗標準應符合本標準表5．1．2、表5．10．4的規定。

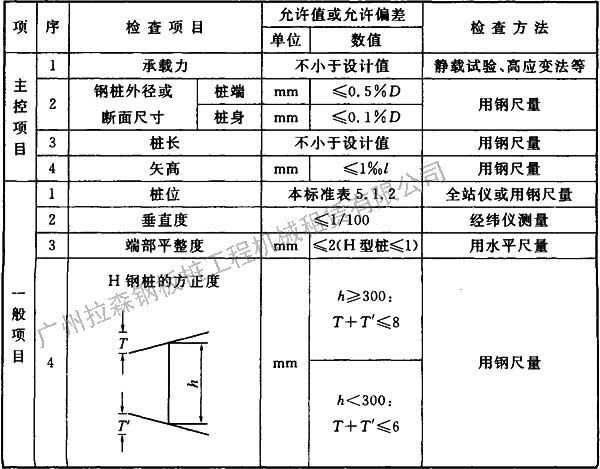

表5．10．4 鋼樁施工質量檢驗標準

注：l為兩節樁長，D為外徑或邊長。

5．11 錨桿靜壓樁

5．11．1 施工前應對成品樁做外觀及強度檢驗，接樁用焊條應有產品合格證書，或送有關部門檢驗；壓樁用壓力表、錨桿規格及質量應進行檢查。

5．11．2 壓樁施工中應檢查壓力、樁垂直度、接樁間歇時間、樁的連接質量及壓入深度。重要工程應對電焊接樁的接頭進行探傷檢查。對承受反力的結構應加強觀測。

5．11．3 施工結束后應進行樁的承載力檢驗。

5．11．4 錨桿靜壓樁質量檢驗標準應符合表5．11．4的規定。

表5．11．4 錨桿靜壓樁質量檢驗標準

注：1、接樁項括號中為采用二氧化碳?xì)怏w保護焊時的數值；

2、l為兩節樁長。

5．12 巖石錨桿基礎

5．12．1 施工前應檢驗原材料質量、水泥砂漿或混凝土配合比。

5．12．2 施工中應對孔位、孔徑、孔深、注漿壓力等進行檢驗。

5．12．3 施工結束后應對抗拔承載力和錨固體強度進行檢驗。

5．12．4 巖石錨桿質量檢驗標準應符合表5．12．4的規定。

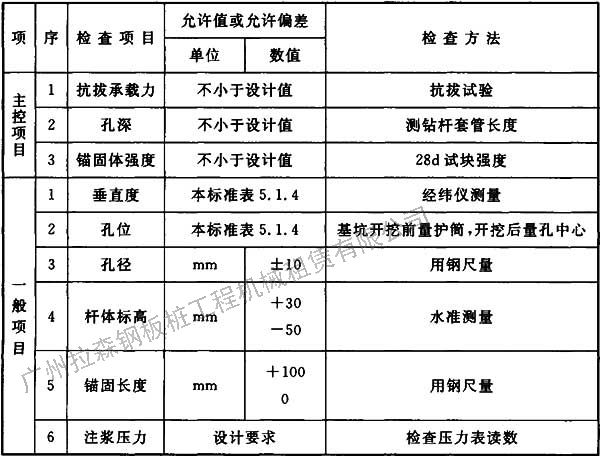

表5．12．4 巖石錨桿質量檢驗標準

5．13 沉井與沉箱

5．13．1 沉井與沉箱施工前應對砂墊層的地基承載力進行檢驗。沉箱施工前尚應對施工設備、備用的電源和供氣設備進行檢驗。

5．13．2 沉井與沉箱施工中的驗收應符合下列規定：
    1 混凝土澆筑前應對模板尺寸、預埋件位置、模板的密封性進行檢驗；
    2 拆模后應檢查混凝土澆筑質量；
    3 下沉過程中應對下沉偏差進行檢驗；
    4 下沉后的接高應對地基強度、接高穩定性進行檢驗；
    5 封底結束后，應對底板的結構及滲漏情況進行檢驗，并應符合現行國家標準《地下防水工程質量驗收規范》GB 50208的規定；
    6 浮運沉井應進行起浮可能性檢驗。

5．13．3 沉井與沉箱施工結束后應對沉井與沉箱的平面位置、尺寸、終沉標高、滲漏情況等進行綜合驗收。

5．13．4 沉井與沉箱的結構偏差應符合表5．13．4的規定。

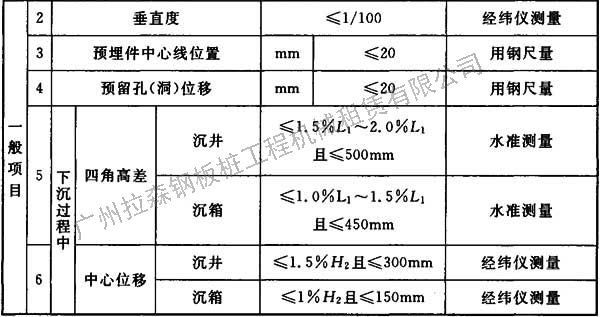

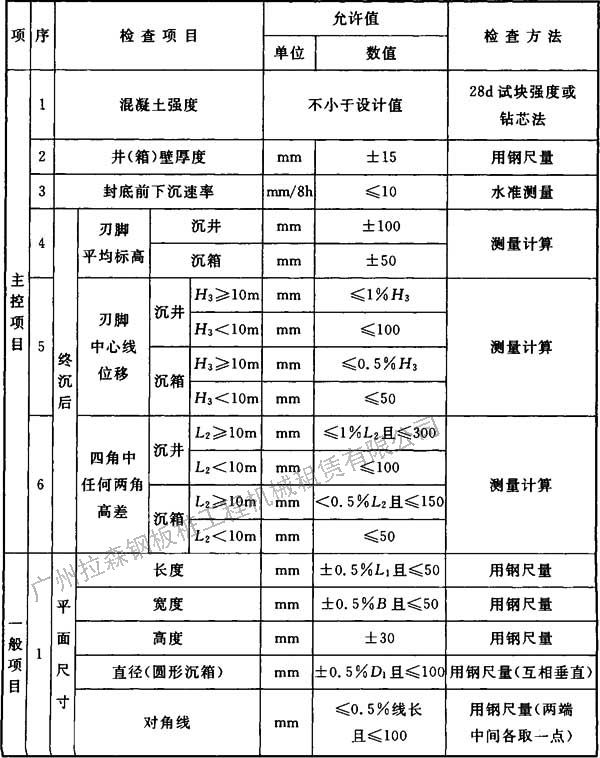

表5．13．4 沉井與沉箱質量檢驗標準

注：L₁為設計沉井與沉箱長度；L₂為矩形沉井兩角的距離，圓形沉井為互相垂直的兩條直徑；B為設計沉井(箱)寬度；H₁為設計沉井與沉箱高度；H₂為下沉深度；H₃為下沉總深度，系指下沉前后刃腳之高差；D₁為設計沉井與沉箱直徑；檢查中心線位置時，應沿縱、橫兩個方向測量，并取其中較大值。
